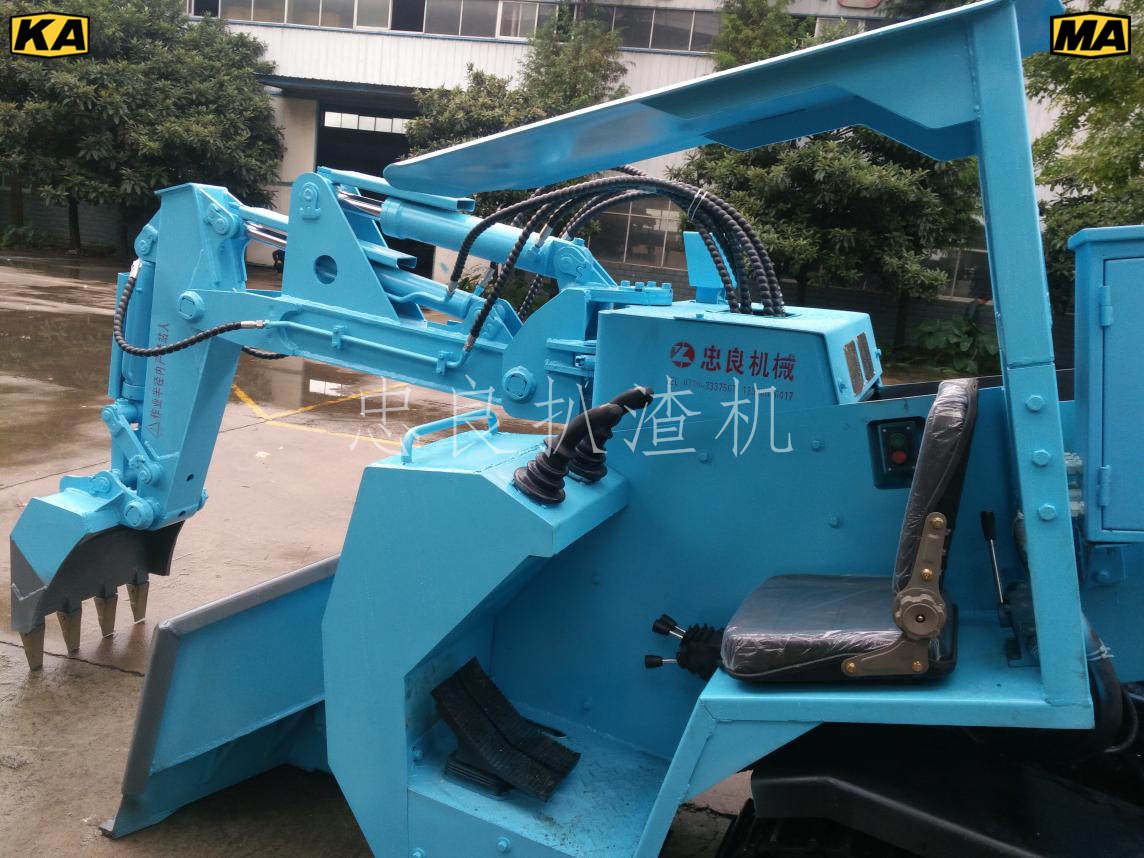

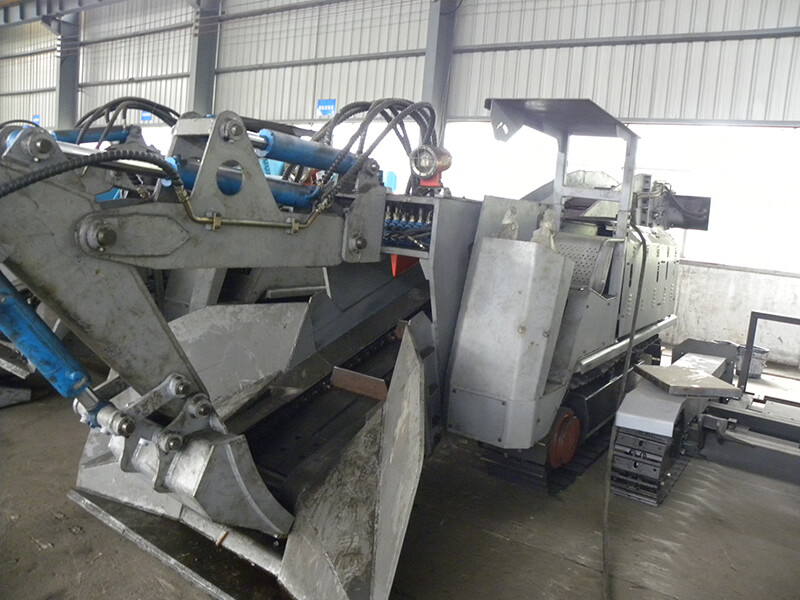

1. Parte de excavación: Parte de excavación:aSe adopta la operación piloto, que es más conveniente y simple. Se seleccionan varios mangos de operación de Zhejiang---Zhejiang Haihong Hydraulics.

2. Brazo de trabajo: Adopte el material estándar nacional GB/T700-Q235B, la resistencia a la tracción alcanza los 375-550MPa.

3. Cilindro hidráulico: Todos utilizan cilindros de aceite de maquinaria de ingeniería Fujian Shanli. El empuje de los cilindros de aceite puede llegar a 4500N. Se utilizan sellos Parker importados, que tienen un buen rendimiento de sellado, larga vida útil y alta confiabilidad. Cada junta adopta casquillos autolubricantes Koryo resistentes al desgaste, que tienen una mejor resistencia al desgaste.

4. Cojinete: Para el buje utilizado en la excavación, se selecciona el cojinete con incrustaciones de grafito sólido JDB (buje de latón de alta resistencia) (ZCuZn25Al6Fe3Mn3), que tiene alta resistencia al desgaste y buena resistencia a la corrosión, y reduce los costos de mantenimiento en términos de uso y mantenimiento.

Sistema hidráulico

Después de varias generaciones de actualizaciones de productos, el diseño general del sistema hidráulico es razonable para garantizar la estabilidad de trabajo.

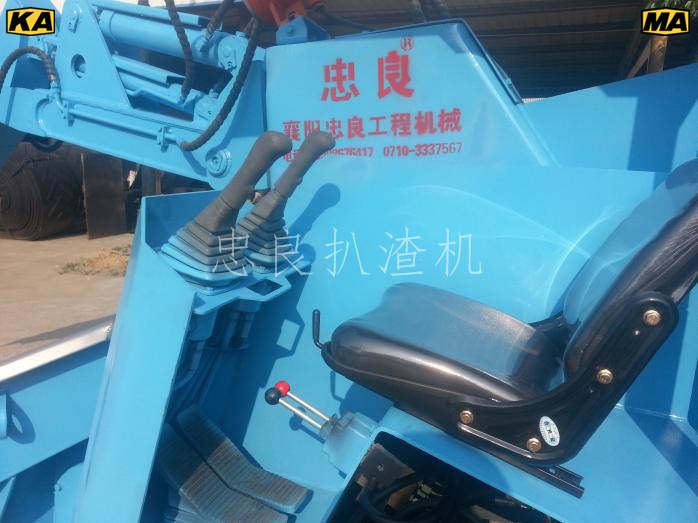

El sistema hidráulico adopta un control de dos etapas y está equipado con un joystick piloto hidráulico, que tiene buenas características de control proporcional y es fácil y conveniente de operar.

La bomba hidráulica de engranajes adopta la bomba triple/bomba doble producida por la fábrica militar Jinan 7423, que tiene una gran resistencia al desgaste y a la contaminación, alta eficiencia y larga vida útil.

El sistema hidráulico adopta un radiador enfriado por aire de alta potencia para garantizar que la temperatura del aceite de trabajo de todo el sistema sea constante.

El filtro puede controlar el grado de contaminación del sistema hidráulico para proteger la bomba de aceite y otros componentes hidráulicos, mejorando así la limpieza del sistema hidráulico.

Pieza de transporte

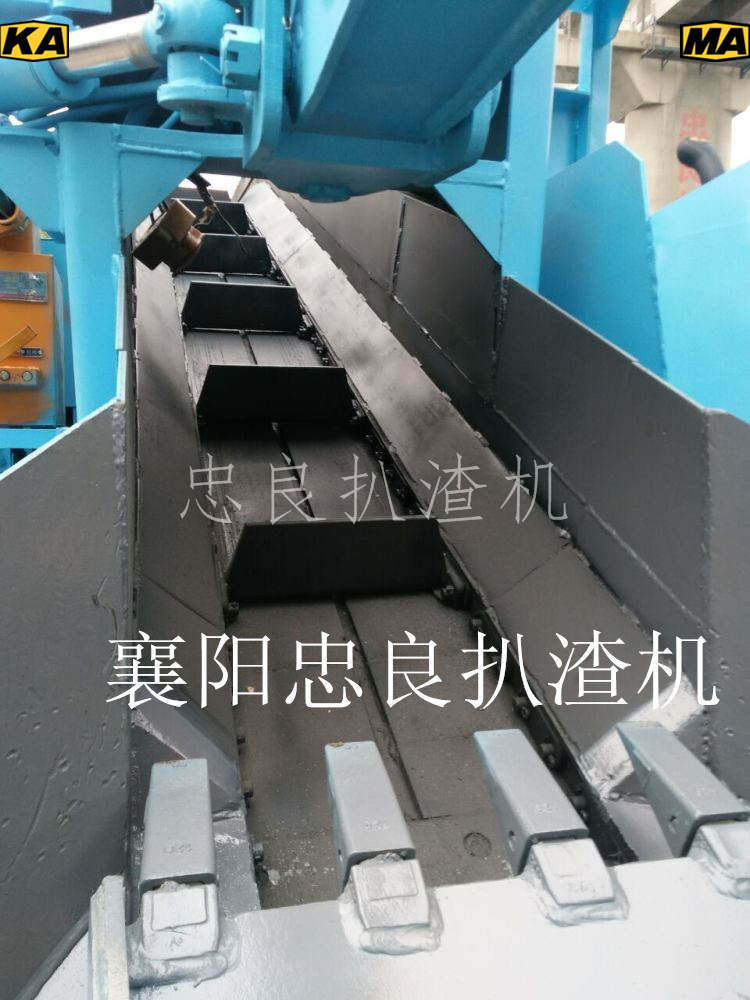

1. Ambos lados del canal, la placa inferior y la placa de la cadena de presión son placas resistentes al desgaste, que mejoran la resistencia al desgaste del transporte cuando se transportan materiales.

2. La rueda dentada principal (esclava) está hecha de aleación de acero resistente al desgaste de alta resistencia para mejorar la vida útil de la rueda dentada.

3. El raspador está hecho de material Q345B, soldado y reprocesado. Es conveniente utilizar distintos tipos de raspadores según las necesidades del cliente.

4. La cadena raspadora adopta cadenas dobles, lo que aumenta la capacidad de transporte de materiales.

5. La cadena adopta un paso de cadena de 50,8mm y la carga de tracción de esta cadena es de 277KN; la placa de la cadena adopta 40Mn, el eje del pasador adopta 20Cr y el rodillo adopta GCr15. Por lo tanto, la vida de la cadena es mayor que la de la correa.

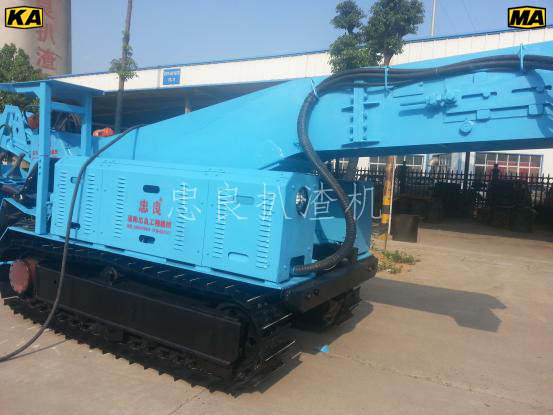

Parte móvil del chasis

1. La pista para caminar es fabricada por Shantui, lo que puede mejorar la calidad de la pista.

2. Caminando sobre orugas, las orugas izquierda y derecha son desmontables, lo que es conveniente para su uso en entornos donde se requiere desmontaje y montaje.

La rueda motriz y la rueda guía están hechas de material de acero fundido ZG40SiMn, que tiene una larga vida útil y alta resistencia.

La oruga adopta una placa de costilla simple de paso 101 de servicio pesado, que puede agarrarse al suelo con más firmeza y trepar con más fuerza.

Sistema hidráulico y eléctrico

1. El motor adopta Xiangyang Yuqing Transmission, un fabricante especializado en la producción de motores en Xiangyang, con una potencia de 45KW, que puede reducir la ocurrencia de daños al motor debido a un voltaje inestable en la mina. Mientras que la potencia del motor del mismo tipo de productos de otros fabricantes es de solo 30KW o 37KW.

2. El motor transportador adopta un motor de par alto y baja velocidad producido por Zhejiang-Ningbo Yining, con un par nominal de 2433N·M.

3. Los cables de alimentación, las placas de circuitos eléctricos y los cables de conexión de los componentes eléctricos están conectados mediante terminales de cable, y se instalan almohadillas antivibración y almohadillas de goma en la caja eléctrica y las placas de circuitos para reducir las fallas por aflojamiento del circuito eléctrico.

4. Los componentes eléctricos utilizados se seleccionan de fabricantes que cumplen con los estándares de seguridad. Los cables de conexión utilizados en cada circuito individual están diferenciados en color para facilitar el mantenimiento (solo para modelos no a prueba de explosiones)

5. Agregue un disyuntor para controlar mejor la salida del transformador (solo para modelos no a prueba de explosiones)

Martillo rompedor

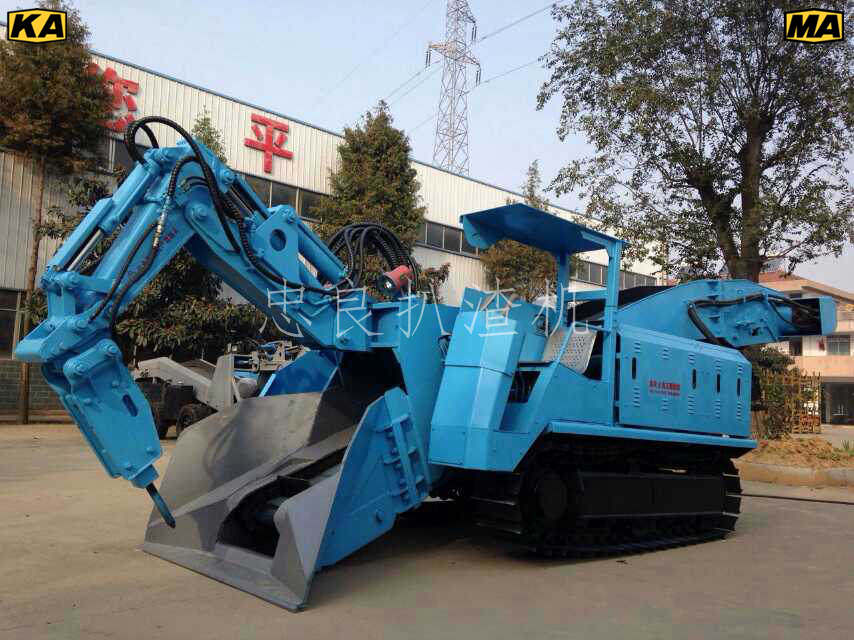

Esta máquina puede equiparse con un martillo rompedor integrado, que puede romperse inmediatamente al encontrar piedras grandes mientras se retira la escoria, lo cual es conveniente, rápido y seguro.

El martillo rompedor puede romper y mantener el piso de la calzada y la parte inferior del costado; puede romper rocas grandes y carbón después de la voladura, sin necesidad de voladuras adicionales.

No hay necesidad de voladuras cuando se excavan caminos de carbón o caminos de semicomb con dureza f≤3.

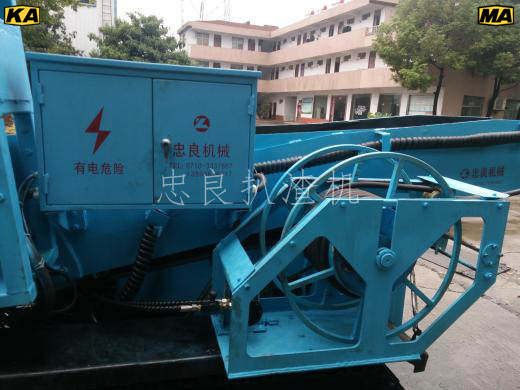

Carrete de cable

Adopte carretes de cable especiales que puedan realizar la retracción flexible y automática de los cables cuando el equipo entra y sale del sitio, ahorra mano de obra y recursos materiales, mejora la seguridad y tiene un alto grado de automatización, lo que hace que el cargador haggloader sea más flexible y libre de entrar.
